Печные приборы — поддувальная, топочная и прочистные дверки, колосниковая решётка, шиберные (печные) задвижки устанавливаются для регулирования процесса горения и удобства эксплуатации печей.
Содержание
Колосниковая решётка и печные дверки
Перед установкой дверки проверяют на плотность прилегания полотна к рамке, свободное вращение полотна в шарнирах, отсутствие перекоса, возможность фиксации закрытия их и наличие отверстий для крепления в кладке. Шибер печной задвижки должен свободно ходить в пазах и плотно перекрывать отверстие, рамка не должна иметь трещин.
При установке печных приборов необходимо помнить, что металл и кирпич, нагреваясь, расширяются не одинаково. Особенно это сказывается на поведении тех приборов, которые будут установлены в зонах высоких температур. Если их плотно замуровать в кирпичную кладку — при повышении температуры они порвут её.
Колосниковую решётку, топочную дверку, духовой шкаф и чугунную настильную плиту устанавливают так, чтобы при нагреве обеспечивалось свободное расширение их без воздействия на кладку. Для этого колосниковую решётку укладывают в проем с зазором не менее 5 мм со всех сторон.

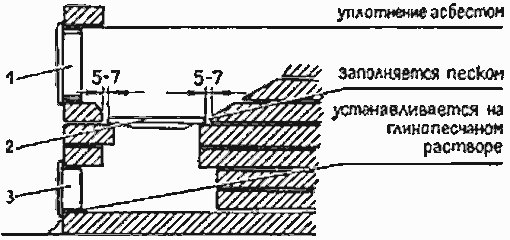

Установка колосниковой решётки и печных дверок:
1 — печная дверка; 2 — колосниковая решётка; 3 — поддувальная дверка
Колосниковая решётка должна свободно выниматься для замены в случае прогорания или поломки. Укладывают её без раствора, а пазы заполняют песком. Особого внимания заслуживает установка топочной дверки, так как она наиболее подвержена действию теплового расширения, а вместе с тем должна быть установлена так, чтобы плотно перекрывалось топочное пространство и обеспечивалось надёжное крепление её в кладке.
Крепят топочную дверку кляммерами, изготовленными из полосовой стали, снизу можно крепить стальной мягкой проволокой Ø1.8–2,0 мм, но надо обязательно закрывать её раствором. В вертикальной части проволоку трудно предохранить от воздействия высокой температуры — она будет быстро перегорать.
Крепление кляммера к рамке топочной дверки:
1 — рамка топочной дверки; 2 — кляммер из полосовой стали; 3 — стальные заклёпки
Кляммеры делают из полосовой стали. Ушки кляммеров должны выступать за рамку дверки на 100–120 мм. Крепят кляммер к рамке заклёпками. В нижнее отверстие печной дверки можно вставить куски стальной проволоки Ø1,8–2,0 мм длиной 50–60 мм, свернуть вдвое и скрутить 3–4 раза.
Перед установкой рамку печной дверки оборачивают асбестом слоем 5 мм. Можно использовать шнуровой, листовой асбест или асбестовую крошку. Перед применением её смачивают водой. На кирпичную кладку в месте установки топочной дверки тонким ровным слоем наносят глиняный раствор. Устанавливают дверку, согласно чертежу, концы проволоки укладывают так, чтобы они попали в швы кладки.
Проверяют установку дверки по уровню — верхняя планка рамки должна быть горизонтальна — и фиксируют ее деревянной рейкой. Один конец рейки кладут на рамку дверки, второй на 3 кирпича, уложенных плашмя, а сверху на рейку кладут кирпич. Согласно порядовке на раствор укладывают кирпичи, начиная кладку каждого ряда от дверки, постепенно заделывая её в массиве печи.

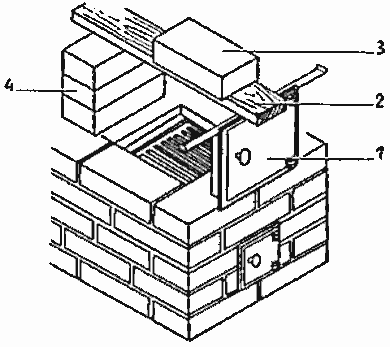

Установка топочной дверки и временная фиксация:
1 — топочная дверка; 2 — деревянная рейка; 3 — кирпич; 4 — стопка кирпичей
Установку поддувальной и прочистных дверок выполняют так же, как и топочную дверку. Её крепят стальной мягкой проволокой Ø1,5–2,0 мм, закладывая концы её в швы кладки.
Поддувальная дверка мало подвержена действию высокой температуры — расширение её незначительно, а так как она должна герметично перекрывать подтопочное пространство, её плотно замуровывают в кладку, заделывая все швы глиняным раствором. Необходимо строго выверять горизонтальность сторон рамки по уровню.
Духовка
Духовки, как правило, выполняются из листовой стали, при нагреве они будут сильно коробиться, если не оставить зазоры для расширения. Устанавливают их по уровню, рамку оборачивают увлажненным листовым асбестом шириной в полкирпича, слой асбеста можно увеличить, лишь бы верхняя плоскость совпала с плоскостью кладки ряда кирпича, по которому делается перекрытие.
Чугунная плита
Чугунную плиту на кухонную и отопительно-варочную печь укладывают строго по уровню. Для укладки её в кирпичах верхнего ряда вытёсывают паз по размеру плиты с зазором 5 мм на каждую сторону. Нельзя зажимать даже одну из сторон плиты — при нагреве противоположную сторону будет коробить. Лучше класть плиту на глиноасбестовый раствор.
Для приготовления такого раствора делают жидкую глиняную пульпу, в неё добавляют асбестовую крошку, доводя раствор до нужной консистенции. Этим же раствором затирают верх кухонной плиты по периметру. Шиберные задвижки укладывают так, чтобы обеспечивалась герметичность перекрытия канала или дымовой трубы.
В кирпичах вытёсывают пазы для рамки с небольшим зазором на расширение. Хорошо класть задвижки на глиноасбестовом растворе.
