Печь, совмещённая с камином, может в холодное время года обогревать дачный дом площадью до 20 м². Тепловая производительность печи — 1,2 кВт.
Внешний вид печи-камина
Содержание
- Требования
- Функция камина
- Функция печи
- Расположение печи-камина
- Размеры и конструкция
- Устройство печи-камина
- Советы по кладке печи
- Противопожарная безопасность
Требования
В небольшом садовом доме на учёте каждый квадратный метр площади, поэтому важно, чтобы печь была по возможности компактной. Особым изобилием дров садоводы тоже не могут похвастаться, поэтому печь должна быть экономичной. Ну и стройматериалов, конечно, хотелось, чтобы ушло как можно меньше. В общем, требования довольно жёсткие.
Функция камина
Камин в этой конструкции выполняет важную практическую задачу. Когда в конце недели хозяева приезжают из города в свой дом, набравший холода и сырости за время их отсутствия, пламенем камина можно за полчаса нагреть помещение до нормальной температуры.
Лучистое тепло быстро прогреет стены, а застоявшийся воздух в считанные минуты уйдёт в камнную трубу с мощным потоком горячих газов. Эти качества камина — быстрый прогрев помещения и интенсивная вентиляция воздушного объёма делают его весьма подходящим отопительным прибором при наездах в дом с перерывами.
Функция печи
Поддерживать и накапливать тепло — это уже функция печи. 1–2 топки в сутки дадут достаточно равномерную комфортную температуру в помещении. Когда печь топится, на ней, конечно, можно приготовить пищу, заняться домашним консервированием, высушить грибы, овощи, фрукты, в дождливую погоду просушить одежду и обувь.
Расположение печи-камина
Примеры расположения печи-камина в дачном доме
Размеры и конструкция
Площадь, занимаемая описываемой печью вместе с камином, невелика — чуть больше 0,5 м² (75x75 см). Кирпича требуется всего 200 шт. красного и 35 шт. огнеупорного (при отсутствии огнеупорного его можно заменить красным хорошего качества). По конструкции печь чрезвычайно проста. Камин ещё проще: он открытой конструкции, состоит из кирпичного основания и дымосборника из металлического листа.

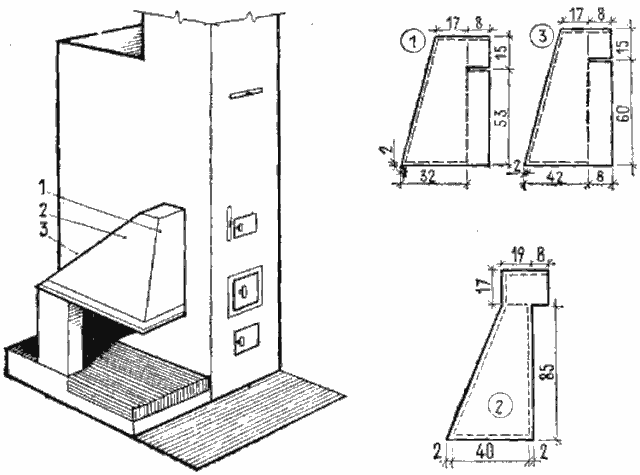

1, 2, 3 — детали дымосборника. При изготовлении дымосборника выполнить макет из плотной бумаги, подогнать по месту и уточнить размеры
Дрова будут гореть лучше, если на топливник камина установить решётчатую подставку, чтобы они лежали не на кирпичном поде, а на стальной решётке. Все строительство можно осуществить своими силами.

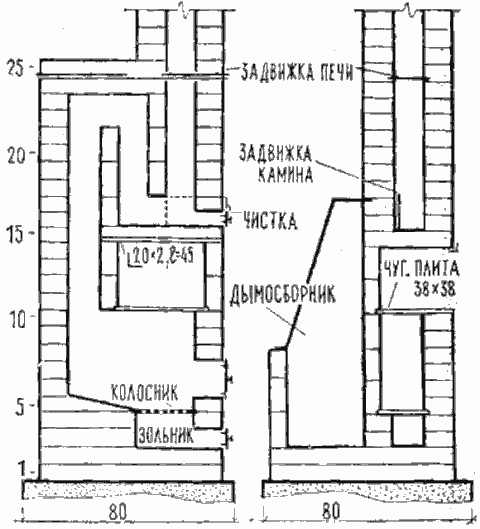

Вертикальные разрезы отопительно-варочной печи (вид прямо и сбоку)
Устройство печи-камина
Печь с камином устанавливается на своем фундаменте из бутового камня на песчаной подушке. Глубина заложения — 80–100 см, слой песчаной подушки на дне — 20–30 см. Поверх фундамента для предохранения кирпичной кладки от грунтовой сырости укладывают гидроизоляцию из 2-х слоёв рубероида.

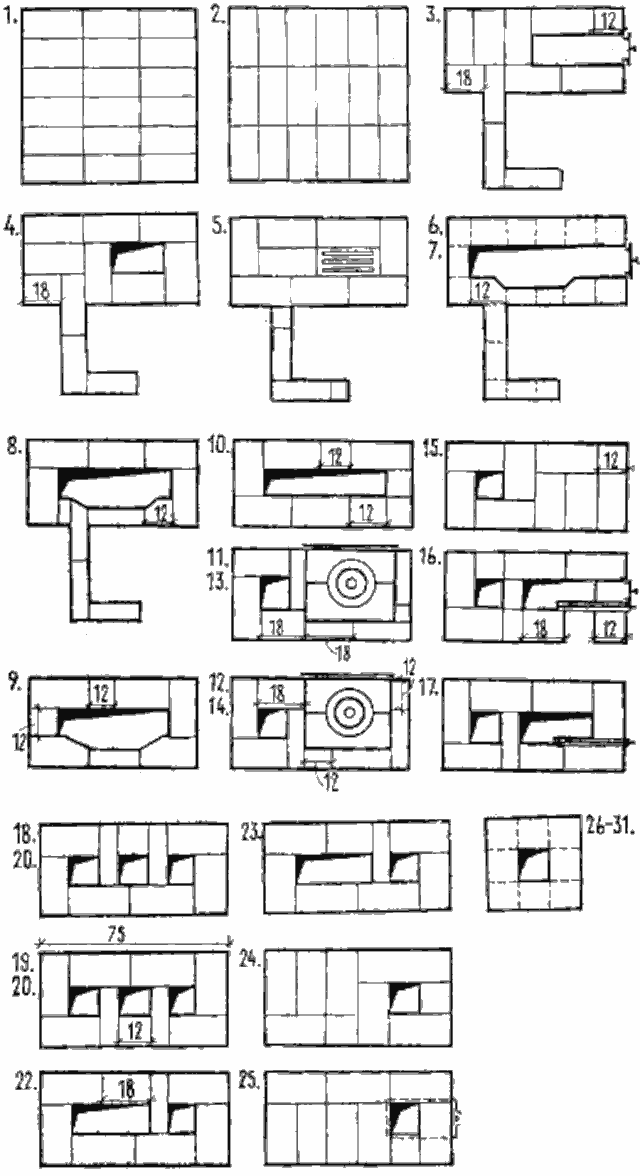

1-31 — ряды кирпичной кладки
Дымосборник камина подключается к отопительному щитку печи в районе 3-го дымооборота. Для герметизации стыка используют шнуровой асбест, стеклоткань или глину с армирующими добавками из мелкого асбеста. Под топку камина выкладывают площадку из кирпича, установленного на ребро.
Советы по кладке печи
Масштаб кирпичной кладки
1-й и 2-й ряды кладки отопительного щитка выкладывают из целого кирпича.
В 3-м ряду устанавливают поддувальную дверцу, опирающуюся на второй ряд кладки.
В 5-м ряду кладки устанавливают колосниковую решётку с зазором не менее 1 см между окружающими её кирпичами.
В 6-м и 7-м рядах устанавливают топочную дверцу, укреплённую армирующей проволокой.
8-й ряд перекрывает топочное отверстие. Здесь устанавливают чугунную плиту, для чего кирпичи в 9-м ряду слегка подрубают на 2–3 см, чтобы создать опору для плиты.
На 14-м ряду варочная камера перекрывается кирпичом плашмя с использованием металлических уголков и полосового железа.
На 15-м–16-м рядах дымосборник камина присоединяют к отопительному щитку печи через задвижку камина. Труба и дымоход печи и камина общие. Сечение дымохода — 14x14 см.
На 24-ряду в дымоходе устанавливают задвижку печи.
| Кирпич красный (без учёта трубы) | 200 шт. |
| Кирпич огнеупорный | 35 шт. |
| Песок (сеяный) | 8 вёдер |
| Глина (вымоченная) | 4 ведра |
| Цемент | 0,5 ведра |
| Чугунная плита на 1 конфорку 38x38 см | 1 шт. |
| Дымосборник (листовая медь или латунь) | 1 м2 |
| Предтопочный лист (медь) | 0,4 м2 |
| Прочистная дверца | 14x14 см |
| Колосник 12x35 см | 1 шт. |
| Задвижка | 2 шт. |
| Асбест, уголок стальной 20x20x2 мм, совок, щипцы, кочерга | |
Противопожарная безопасность
Через потолочное перекрытие труба проводится с соблюдением правил пожарной безопасности: устраивается кирпичная разделка с расстоянием от дерева до дыма 38 см (в полтора кирпича).
Противопожарная разделка при проходе дымовой трубы через потолок
