Пассивное солнечное отопление изобретателя Рона Грамма (Ron Gramm) — простейшая система гелиоотопления, состоящая из ряда воздушных коллекторов, монтируемых на южном фасаде дома.
Внешний вид
Холодный воздух из помещения поступает в каждый коллектор через устроенные в стене дома нижние отверстия, а нагретый — подаётся в помещения через верхние.
Отверстия должны быть устроены в противоположных углах коллектора.
Солнечные Коллекторы
Каждый коллектор представляет собой раму из деревянных брусков размером 1,8x0,6 м с закреплённым внутри абсорбером-теплоизолятором толщиной 50 мм, имеющим ячеистую структуру для придания потоку воздуха турбулентности. Наружная поверхность абсорбера окрашена в чёрный цвет. Остекление представляет собой 2 слоя прозрачного поликарбоната. Верхние отверстия оборудованы обратным клапаном для предотвращения обратного тока воздуха в ночное время и пасмурные дни.
Принцип работы системы солнечного отопления
Холодный воздух поступает из комнаты в нижнюю часть коллектора через отверстие в стене. Здесь он нагревается теплом солнца и возвращается в комнату через отверстие, расположенное в верхней части коллектора.
При монтаже коллектора на каменной или кирпичной стене, часть воздуха может стекать с обратной стороны абсорбера, нагревая стену и постепенно остывая. Затем он смешивается с поступающим из комнаты холодным воздухом.

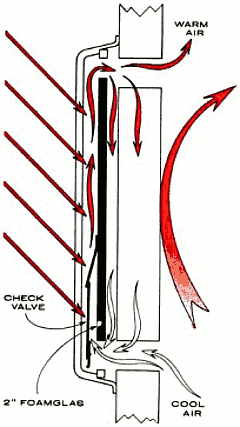

Принцип работы установки
Система работает в диапазоне температур 27–38°C. Для затенения её в летнее время ширина карнизного свеса над южным фасадом должна составлять около 0,9 м.
