Установка наружных вертикальных гелиоотражателей системы солнечного отопления на окна западного и восточного фасадов обычного дома увеличит приток тепла солнца в помещения.

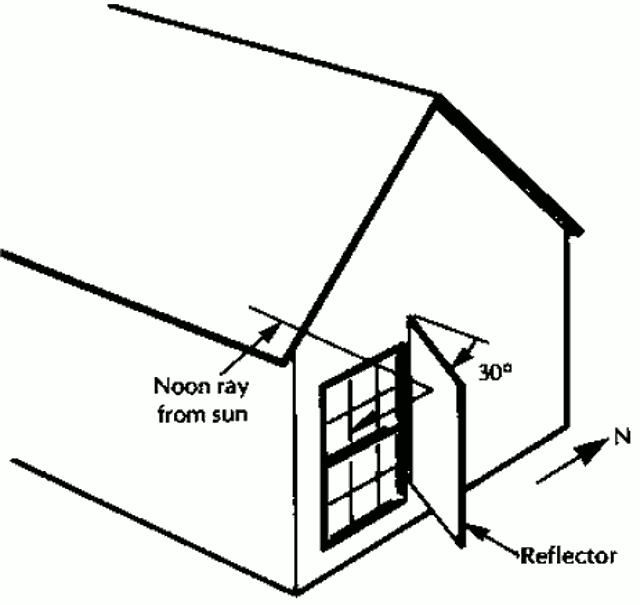

Схема установки вертикального гелиорефлектора, внешний вид
Конструкция
Предлагаемый гелиорефлектор представляет собой лист фанеры, покрытый алюминиевой фольгой, установленный под углом 60° по отношению к плоскости фасада. Ширина листа равна ширине оконного проёма, а высота — высоте проёма, при этом лист сдвинут вверх на 300 мм для компенсации вертикальной составляющей лучей солнца (можно просто увеличить высоту листа).
Отражатели системы солнечного отопления, смонтированные на восточном фасаде, эффективны в период 9:30-12:15 час., а рефлекторы западного фасада — 11:45-14:30 час.
Предлагаемая конструкция: дёшева, проста, не обладает инерционностью, может быть использована в качестве теплоизолирующей ставни холодной ночью.
Источник: “Low-Cost Solar Heating — 100 Daring Schemes Tried and Untried” by Dr. William Shurcliff
