Конструкции алюминиевых окон

Окно Rehau Aluminium S702: 1 — створ 22 мм в четверть между переплётом и стеклом; 2 — отверстия для скрытого отвода воды от фальцев остекления; 3 — уплотнение шириной 10 мм; 4 — накладка в створке и раздельной раме; 5 — отвод воды вперёд и вниз; 6 — контактные кулачки для примыканий и соединений; 7 — стеклопакет 29,5 мм; 8 — гнездо штапика; 9 — паз в переплёте; 10 — дополнительные перемычки для жёсткости переплёта; 11 — ребра жёсткости. Алюминиевые окна по конструкции оконного блока могут быть:

• с одинарными переплётами;
• со спаренными переплётами;
• с раздельными переплётами.

Алюминиевые профили могут быть сконструированы по двух- или, чаще всего, трехкамерному принципу. Такая конструкция обеспечивает высокую прочность, статическую надёжность и повышает теплоизоляционные характеристики. На сегодняшний день фирмы-производители алюминиевых профилей, имеют свои разработанные системы конструкций профилей, отличающихся в основном геометрическими характеристиками.

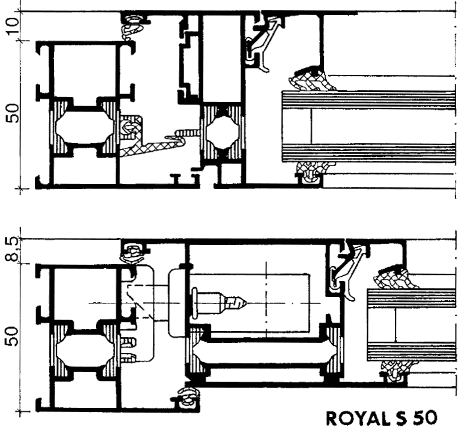

Алюминиевый профиль SCHUCO На российском рынке существуют две большие группы профилей:

1. Профили, имеющие стандартные размеры фурнитурного и рамного пазов, принятые многими фирмами-производителями, — это профили, удовлетворяющие условиям так называемого «европаза». Эта группа, в свою очередь, делится на два типа, в зависимости от размеров рамного паза:
   • V.01 (ширина рамного паза 12–14 мм);
   • V.02 (ширина рамного паза 9,7–11,5 мм).
2. Профили с размерами фурнитурного и рамного паза нестандартных размеров. К этой группе относятся такие системы, как:
   • NEWTEC 50/52/60-68, ALL.Co-5 производства Италии, а также выпускаемая по лицензии в г. Малоярославец (Россия);
   • SCHUCO ROYAL 850/65, производства Германии.

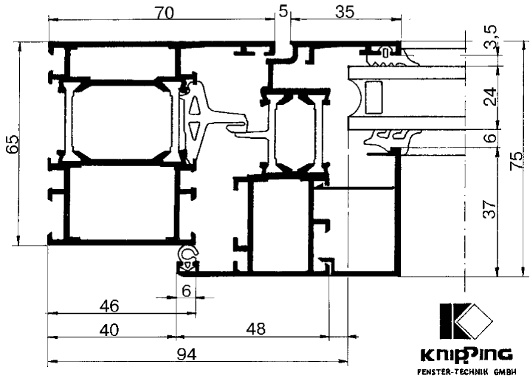

Алюминиевый профиль KNIPPING Все алюминиевые профили делятся на дверные, оконные, фасадные, витражные и профили специального назначения.

Конструкция системы оконного профиля

В систему оконного профиля входит:

• рамный профиль;
• профиль для створок;
• штапик;
• импостный профиль;
• штульповый профиль.

Такой набор позволяет изготавливать как глухие, одностворчатые, поворотные и поворотно-откидные окна, так и безимпостные и импостные окна. При изготовлении дверей, как обычных, так и балконных, также можно использовать оконные профили. Многими фирмами также разработаны системы раздвижных окон, в том числе и балконных. Из-за высокой теплопроводности алюминия производители выпускают два вида профилей, отличающихся областями применения:

Холодный профиль

Профиль без изолирующей термовставки. Применяется при изготовлении окон для неотапливаемых зданий или для внутренних отапливаемых помещений.

Тёплый профиль

Профиль с термоизолирующей вставкой. Применяется при изготовлении окон и дверей для отапливаемых жилых и нежилых помещений.

Основные системы холодных и тёплых профилей выпускаются практически всеми фирмами-производителями в нескольких вариантах:

• система оконного профиля;
• система дверного профиля;
• фасадная (витражная) система.

Необходимость в выпуске различных систем профилей для окон и дверей возникла из-за различий их установочной фурнитуры, но возможность изготовления балконной двери из оконного профиля сохранилась. В холодном российском климате с продолжительной зимой и низкими температурами наибольшее применение получили системы тёплых профилей. В тёплых профилях наружная и внутренняя оболочки профиля соединены между собой термомостом или термовставкой (изолирующими планками из армированного стекловолокном полиамида или политермида), которая прерывает поток тепла, обеспечивая, тем самым, лучшую теплоизоляцию с сохранением статических свойств. Ширина термоизолирующей вставки колеблется от 18 до 34 мм в зависимости от фирмы-изготовителя, но она должна быть не менее 20 мм, без учёта заделки полиамида в алюминиевый профиль. Иногда камеры профиля между термовставками заполняются на заводе вспенивающимися составами с низкими коэффициентами теплопроводности (HUECK) или жёсткими заполнителями камер (Thussen, Reaunaers TS-80). Это делается для уменьшения конвективного теплообмена внутри профиля. Для этой же цели иногда вместо этого устанавливают внутри камер перемычки с поперечными отбойными флажками. Конструкция тёплого профиля позволяет не только выбрать подходящее цветовое решение, но и выбрать форму внешнего и внутреннего профилей, которые выпускаются в нескольких вариантах и отличаются у разных фирм. Так фирма Reunaers в своей системе TS-57 предлагает несколько вариантов внешнего профиля: функциональный, элипспрофиль, ренесанс-профиль и вариант внутреннего профиля Софтлайн.

Уплотнение

Чаще всего в конструкции алюминиевых профилей применяется среднее уплотнение и уплотнение по притвору (внутреннее), что обеспечивает высокие характеристики по ветро-, звуко- и водонепроницаемости. В качестве уплотнителей применяется в основном ЕРОМ (смесь этилена, пропилена и диена-этилпропиленодимономера).

Фурнитура

Современная фурнитура обеспечивает окнам из алюминия любой тип открывания и надёжное запирание, в том числе противовзломное. Фурнитура для алюминиевых окон подразделяется на две большие группы, отличающиеся способом крепления:

• при помощи винтов;
• при помощи специальных зажимных клемм.

Способы окраски алюминиевых профилей

Существуют две основных технологии окраски алюминиевых профилей:

• нанесение покрытия гальваническим способом;
• нанесение лакокрасочного покрытия.

Гальванический способ позволяет получать прочное, стойкое к атмосферным явлениям, покрытие. Правда такое производство является вредным. Достоинством такого прокрытия является меньшая себестоимость, недостатком — ограниченные возможности по получению нужной цветовой гаммы. В случае необходимости получения уникального цветового оттенка покрытия лучше воспользоваться способом лакокрасочного покрытия, а именно способом порошкового покрытия не требующего токсичных растворителей. Краска представляет собой сухой порошок разных цветов. Алюминиевый профиль предварительно обезжиривается, очищается, затем помещается в камеру, в которой изделию придаётся электрический потенциал. Cухой красящий порошок наносится методом распыления на поверхность и профиль помещается в термокамеру, где при температуре приблизительно 200°C покрытие полимеризуется. Способ нанесения лакокрасочных покрытий при помощи жидких красок на основе растворителей в производстве алюминиевых профилей крайне редок.
