Этот кирпичный камин-калорифер внешне выглядит обычным камином, но решётки, находящиеся внизу и вверху, указывают на то, что в него встроен калорифер.

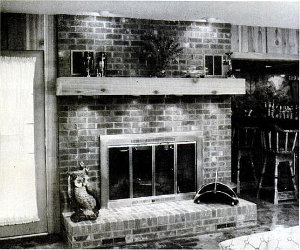

Внешний вид

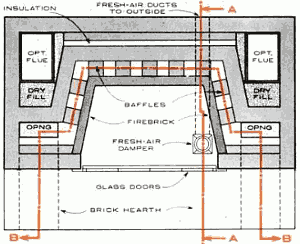

Горизонтальный разрез
В зону горения подаётся наружный воздух, что позволяет избежать сквозняков.
Разрез по A-A
Заслонка, смонтированная в канале воздуховода, позволяет регулировать интенсивность горения.

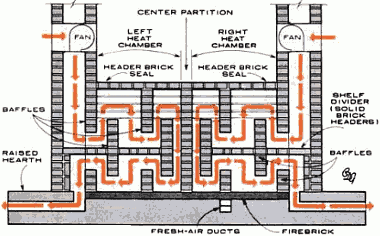

Разрез по B-B
Основное отличие этого отопительного устройства от аналогичных состоит в том, что воздух подаётся в верхние воздушные каналы и истекает через нижние. Это, конечно, требует механического побуждения (вентиляторы, управляемые термостатом), но одновременно позволяет создать в помещении больший тепловой комфорт.
