Пассивная солнечная теплица, предназначенная для выращивания овощей и фруктов в течение всего года, была разработана в Высшей строительной школе Брансуика (шт. Мэн, США).
Внешний вид
Теплица разрабатывалась в расчёте на самодеятельных строителей. Продукты, произведённые в ней, заметно дешевле импортируемых.
Конструкция
Гелиотеплица пристраивается к южному фасаду дома. Она имеет размеры 9,6x3,6 м. Западный и восточный фасады хорошо утеплены (R=3,7). Южный фасад и крыша остеклены. Площадь двухслойного остекления составляет 35,7 м². На ночь в холодный период остекление закрывается утеплёнными ставнями с термическим сопротивлением R=3,7.

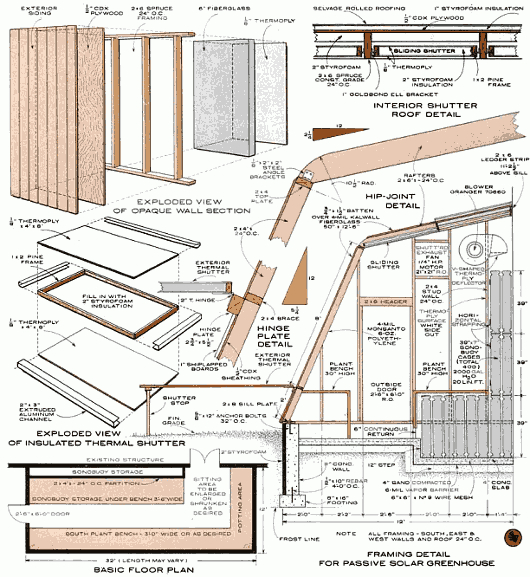

Конструкция
Фундамент солнечной теплицы имеет кольцевой дренаж для защиты от «верховодки» и наружную теплоизоляцию. Пол представляет собой бетонную плиту, но многим владельцам достаточно будет и щебёночной подсыпки.
Стены собираются на месте в виде крупноразмерных панелей. Отделка стен выполняется виниловым сайдингом. Стропила имеют сечение 200x50 мм. Кровля мягкая.
Контейнер теплоаккумулятора устроен в северной части гелиотеплицы (пристроен к стене дома). Каркас его выполнен из брусков сечением 100x50 мм и обшит 16-миллиметровой фанерой. Контейнер желательно теплоизолировать. В контейнере уложены штабелем с зазором заполненные водой цилиндрические 20-литровые полиэтиленовые канистры. Их общий объём составляет 7,57 м³.
Воздух из солнечной теплицы в контейнер теплоаккумулятора подаётся небольшим вентилятором. Один из термостатов, управляющих вентилятором, смонтирован под потолком теплицы, а другой — на высоте 1,2 м от пола. Воздух, отдав тепло канистрам с водой, возвращается в строение через отверстие, устроенное в нижней части боковой стенки контейнера.
Теплоизоляционные ставни крыши солнечной теплицы внутренние сдвижные. Секции их имеют размеры 1,2x0,6 м. Выполнены они из сосновых брусков, обшитых фанерой и изолированных стирофомом толщиной 50 мм. Секции ставней перемещаются по стальным направляющим, смонтированным между стропильными балками.

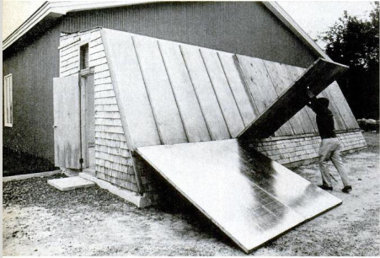

Теплоизоляционные ставни южного фасада наружные откидные. Секции их имеют размеры 1,2x2,4 м. Снизу к ним прикреплены петли.

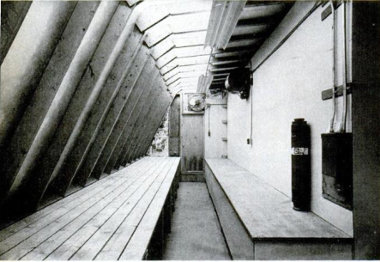

Интерьер
Для обеспечения большей равномерности освещения так необходимой растениям, на западной, северной и восточной стенах солнечной теплицы установлены белые матовые отражатели.
Система отопления
В ясный день при достижении температуры воздуха в гелиотеплице 27°C, вентилятор, управляемый термостатом, направляет нагретый воздух в аккумулятор, откуда охлаждённый воздух возвращается в строение. При падении температуры воздуха в теплице до 10°C тепло из аккумулятора начинает поступать в неё для поддержания необходимой растениям температуры. Объём теплоаккумулятора рассчитан на 5 холодных пасмурных дней.
