Как построить каркасный дом

Опубликовано peter - ср, 01/18/2012 - 10:45

Каркасный дом сейчас весьма популярен. Его основой является несущий деревянный каркас, который собран из балок, ригелей, обвязок и стоек. На каркас ложится вес крыши, перекрытий, стен.

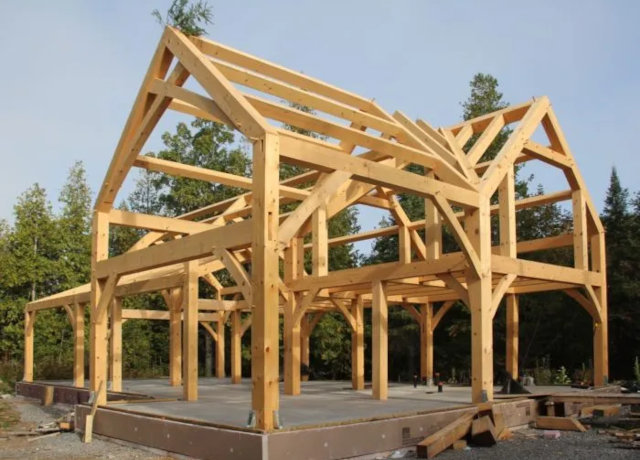

Возведение каркаса дома
Возведение каркаса дома

Каркасный дом в постройке очень экономичен. Расходы стройматериалов и трудозатраты на его строительство невелики. Особой строительной квалификации для его возведения не требуется. Построить каркасный дом своими руками смогут все, кто умеет держать в руках молоток и ножовку.

Преимущества каркасного дома

Каркасный дом в сравнении бревенчатым или брусовым имеет ряд преимуществ:

  • в нём теплее, так как отсутствуют многочисленные пазы, которые требуют уплотнения;
  • не даёт осадки;
  • меньше поражается древоточцем;
  • быстрее прогревается, что очень важно для домов периодического проживания.

Типы каркасный домов

Конструктивно каркасный дом бывает двух типов:

  • каркасно-щитовой;
  • каркасно-засыпной.

Щитовой каркасный дом

Стены в каркасно-щитовом доме — законченные и отделанные мелкоразмерные панели. Они изготавливаются обычно в помещении по шаблону. При изготовлении в них закладывается утеплитель, пароизоляция и выполняется, как правило, внутренняя и наружная облицовка. Такие панели позволяют собрать дом очень быстро и качественно. Длина панелей обычно равна высоте стены, а ширина зависит от используемого материала облицовки.

Засыпной каркасный дом

Для каркасно-засыпного дома требуется более прочный каркас. Стены собираются на строительной площадке. Вначале по каркасу устраивается внутренняя обшивка с укладкой пароизоляции из полиэтилена или пергамина. Затем, после заполнения внутреннего пространства стены теплоизолятором, выполняется наружная обшивка по ветрозащитному слою из строительной бумаги или картона. Сыпучий утеплитель (перлит, опилки) закладывается по мере установки обшивки. Он обязательно трамбуется во избежание пустот.

Каркас засыпного дома: монтаж

Нижняя обвязка

Нижняя обвязка укладывается на фундамент. Желательно использование для обвязки бруса с сечением 150x150 мм. Можно использовать и кругляк,обтесанный снизу и снаружи. При отсутствии бруса необходимого сечения и кругляка обвязку можно устроить из пакета досок, сколоченных в балку.

Обязательно антисептирование обвязки во избежание её загнивания. Можно пропитать обвязку 10% раствором купороса (железного или медного). Недопустимо пропитывать её маслом (отработкой) или красить масляной краской, закрывающей поры древесины, так как это не позволит испаряться влаге, что приведёт к загниванию.

Применяя сплошной ленточный фундамент следует поместить под обвязку гидроизоляцию (2 слоя рубероида) и толстую (40-50мм) доску, пропитанную битумом. При столбчатом фундаменте между столбиками и балкой надлежит заложить отрезки такой доски, предварительно обернув их рубероидом в 2 слоя.

Балки обвязки соединяются по углам вполдерева. С фундаментом обвязка скрепляется в нескольких местах закладными анкерами. Прямые углы проверяются сравниванием длины диагоналей, а горизонтальность — уровнем.

Перекрытие первого этажа

После установки нижней обвязки на фундамент укладываются лаги для настилки пола. Лаги выполняются из 40-50 мм доски шириной 100-120 мм и обязательно антисептируются. Лаги ставятся на ребро с шагом ½ модуля стены. Например, при модуле 1,2 м шаг будет составлять 0,6 м.

Опорой лаг служат подпорные столбики (асбестоцементные или стальные трубы ø 100 мм). Для них бурятся скважины глубиной 1 м садовым буром или ледобуром. Отрезки труб, опущенные в эти скважины, заполняются цементно-песчаным раствором и немного приподнимаются для того, чтобы раствор образовал под трубами подушку. Шаг установки столбиков 1,2 м. Высота их контролируется по шнуру. Между столбиками и лагами кладутся бруски, обёрнутые предварительно рубероидом.

При ленточном фундаменте концы лаг кладутся на него и настил выполняется на уровне обвязки. В случае столбчатого фундамента лаги укладываются на обвязку, что делает пол выше на высоту лаг.

Использование бруса или брёвен для лаг даёт возможность увеличить шаг установки столбиков. При использовании для настила пола 40-мм шпунтованной доски расстояние между лагами можно увеличить до 1 м.

Вертикальные стойки

Размещают их на расстоянии 0,6 м друг от друга. Тогда каждые 3 стойки образуют модуль в 1,2 м. На практике модуль нередко выбирают в соответствии с шириной имеющихся в распоряжении окон. Исходя из этого показателя ведут разбивку обвязки.

Угловые стойки выполняют более мощными: из протёсанного бревна, бруса или двух досок толщиной 40&8211;50 мм, соединённых на гвоздях углом или балкой. При установке стоки временно расшивают укосинами к обвязки. Промежуточные стойки выполняют из доски толщиной 40–50 мм.

Под и над оконным блоком, над дверным блоком ставят горизонтальные ригели из такой же доски. Подоконный ригель подкрепляется короткой стойкой. К обвязке все стойки пришивают гвоздями длиной 120 мм, а брёвна и брусья скрепляют скобами.

Ширина стоек выбирается в зависимости от применяемого утеплителя. Если, например, используются минераловатные плиты, имеющие толщину 100 мм, то и стойки следует брать шириной 100 мм. Увеличивать этот размер не имеет смысла, так как воздушные пустоты не улучшат теплоизоляцию, но появится неприятная перспектива сползания и осадки утеплителя.

Сыпучий утеплитель не создаёт таких ограничений. Поэтому ширину стоек, равно как обвязки, выбирают исходя из ширины имеющихся пиломатериалов, но обычно не более 150 мм.

В случае, если наружная и внутренняя обшивки стен будут выполнены досками, нужно по стойкам между нижней и верхней обвязками установить диагональные связи. Они предохраняют дом от перекоса при ветровых нагрузках, неравномерных осадках фундамента. Чтобы доски ветровых связей не мешали заполнению утеплителем, их врезают перпендикулярно плоскости стоек.

Если же в качестве хотя бы одной из обшивок будет применён листовой материал (фанера, твёрдая ДСП, асбестоцеметный лист), то установка ветровых связей необязательна. Листы обшивки, прибитые к каркасу гвоздями, придадут дому необходимую жёсткость.

После того, как все стойки выставлены и проверены по отвесу, на них монтируют верхнюю обвязку. Выполняется она из тех же материалов и теми же приёмами, что и нижняя. Со стойками её скрепляют гвоздями и скобами.

Потолочные балки

К прочности этих частей каркаса предъявляются самые высокие требования. В предельном случае балка перекрывает без опоры пролёт до 6 м. Если наверху устраивают мансардное помещение, то нагрузки становятся ещё больше.

При больших пролётах балка должна иметь первоначальную кривизну. Выпуклой стороной её поворачивают вверх, чтобы в дальнейшем, прогнувшись под нагрузкой, она приняла горизонтальное положение. В противном случае потолки будут иметь провисший вид.

При наличии промежуточной опоры балку, естественно, следует ставить ровную. У прямой заготовки желаемую кривизну получают, выбирая на несколько сантиметров сторону, обращённую вниз.

Для пролётов в 3–4 м достаточную прочность дадут балки из доски толщиной 50 мм и шириной 150–200 мм, уложенные с шагом 0,6 м. При больших пролётах доски сколачивают вдвое для увеличения толщины балки до 100 мм.

Соответствующие диаметры и сечения должны быть и при использовании брёвен или бруса. Концы балок отпиливают заподлицо с обвязкой, скрепление выполняют гвоздями длиной 120 мм.

Стропила

Теперь остаётся установить стропила. Стропила висячего типа позволяют использовать всё пространство чердачного помещения. В качестве материала берётся круглый лес диаметром 120–140 мм, доска толщиной 50 мм и шириной 120–150 мм. Стропильную балку можно выполнить также из 2-х сшитых между собой досок по 30 мм.

Монтаж начинают с установки торцевых стропильных пар. В местах сопряжения с потолочными балками в стропильных устраивают запилы. Если балки и стропила выполнены из досок, то места их соединения усиливают деревянными или металлическими накладками. Их прибивают на гвоздях или привинчивают на болтах сбоку. Если из кругляка или бруса, то скрепляют скобами. Вверху стропила соединяют вполдерева. Затем по коньку натягивают шнур.

Промежуточные стропила выставляют таким же образом. Если под кровлю будет настилаться частая или сплошная обрешётка, а стропильные ноги достаточно прочные (кругляк, двойная доска), то стропила можно ставить с шагом 1,2 м.

Чтобы мансардное помещение было повыше, желательно максимально использовать длину стандартных пиломатериалов, составляющую обычно 6,5 м. Для этого нижний конец стропильной ноги лишь ненамного выпускают за линию стены. Необходимый свес крыши, предохраняющий стены от намокания, достигается за счёт прибивки к концам стопил кобылок (отрезков досок, к которым подвешивается карниз).

Другая технология сборки каркаса

Собирать каркас дома можно и по другой технологии. Сначала на ровной площадке монтируется каркас каждой стены, соединяя между собой детали, а затем поднимают его и устанавливают на фундамент. Однако вес конструкции довольно велик, и для установки её на место потребуется несколько человек.

Щитовые стены

Размеры стенового щита выбираются исходя из принятого модуля, который, в свою очередь, увязывается с шириной оконного проёма. В нашем случае выбран модуль 1,2 м, то есть стена длиной 6 м будет набрана из 5 щитов, каждый шириной по 1,2 м. Высота обычно берётся равной полной высоте стены — 2,4–2,5 м. Под окнами и над дверями устанавливаются щиты меньшей высоты и соответствующей ширины.

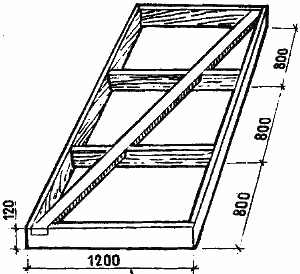

Рама стенового щита с диагональной связью
Рама стенового щита с диагональной ветровой связью

Сборку щитов ведут на большом верстаке. К его поверхности прибивают 4 рейки, служащие шаблонами. Они обеспечивают соблюдение точных габаритных размеров и углов.

Вначале в шаблоне сколачивают на гвоздях раму из 2 вертикальных досок и 4 горизонтальных толщиной 30 мм и шириной 100–120 мм. Если наружная и внутренняя обшивки щита выполняются из досок, то в раму по диагонали врезают ветровую связь (раскос жёсткости).

Укреплённые таким способом стены не дадут дому перекоситься от напора ветра (особенно при высоких крышах с мансардами), а также при неравномерных осадках фундамента.

При изготовлении хотя бы одной обшивки из листового материала ветровые связи не нужны.

На раму укладывают слой пароизоляционного материала (пергамин, полиэтиленовая плёнка). Назначение слоя — предохранение утеплителя от увлажнения, водяными парами, стремящимися из дома наружу.

Нормальный воздухообмен помещения идёт за счёт проветривания, а также через неплотности в окнах, дверях и других элементах конструкции.

Наружная обшивка досками
Наружная обшивка досками внахлёст и в четверть

По пароизоляции прибивают доски внутренней обшивки — горизонтально или вертикально, в зависимости от имеющегося в распоряжении материала и по соображениям оформления интерьера.

Иногда внутреннюю обшивку выполняют чуть выступающей за пределы рамы (по 20 мм на каждую сторону), чтобы при монтаже щита скрыть стойку каркаса (её толщина 40 мм). Однако это несколько усложняет заделку стыком между щитом и стойкой. После установки обшивки раму переворачивают (ветровая связь оказывается снизу) и её внутренний объём заполняют плитным или рулонным утеплителем (стекловатой, минватой, торфоплитами, камышитом). Утеплитель закладывают плотно, без малейших щелей, иначе стены зимой будут промерзать.

Стеновой щит
Стеновой щит: 1 — рама щита; 2 — наружная обшивка; 3 — ветразащитный слой; 4 — утеплитель; 5 — пароизоляция; 6 — внутренняя обшивка

По утеплителю укладывается следующий слой — ветрозащитный. Он предохраняет стены от продувания. Материал — плотная бумага или тонкий картон.

Окончательно сверху прибиваются доски наружной обшивки. Они располагаются горизонтально в четверть или внахлёст и должны надёжно предохранять стену от намокания даже при косом дожде.

Материалы для ветрозащитного слоя должны пропускать пары воды. Это нужно для того, чтобы утеплитель, в который попала вода, мог просохнуть.

При вертикальной наружной обшивке доски выпускают выше и ниже рамы на 10–15 см, с тем, чтобы они закрыли верхнюю и нижнюю обвязки каркаса.

Описанная выше схема сборки стеновых щитов — классическая. Так или примерно так их изготавливают в заводских условиях для сборных домов. В приведённом варианте наружная и внутренняя обшивки выполнены из досок.

Снизить затраты на изготовление щитов можно использовав для внутренней обшивки ДВП (под обои), а для наружной — плоский асбестоцементный лист, которые устойчив к атмосферным воздействиям, имеет гладкую поверхность, легко окрашивается.

Большеразмерные асбестоцементные листы выпускаются длиной 1200–3600 мм, шириной 800–1640 мм, толщиной 6–10 мм. К щиту их крепят с зазором в 15–20 мм по решётке из реек с помощью шурупов, защищённых от коррозии цинкованием или прокрашиванием. Если этих мер не принять, стены будут испорчены ржавыми потёками.

Под обшивку тонким листовым материалом (оргалит, фанера) требуется рама с более частой решёткой. Её можно собрать из 3 вертикальных досок и 4–6 горизонтальных. Вообще, как модуль стенового щита, так и расположение досок рамы нужно выбирать с учётом размером имеющихся материалов, чтобы раскрой и отходы были минимальными.

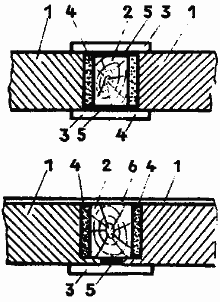

Стыковка двух щитов
Стыковка двух щитов: 1 — стеновой щит; 2 — стойка каркаса; 3 — нащельник; 4 — уплотнительные прокладки; 5 — утеплитель; 6 — обшивка асбестоцементным листом

При монтаже стеновых щитов их скрепляют с элементами каркаса на гвоздях. Перед установкой раму щита снаружи по всему периметру обивают каким-либо мягким и тонким утеплителем. После подтяжки гвоздями прокладки сминаются и надёжно уплотняют щели. Дополнительно их можно промазать замазкой и закрыть сверху нащельником.

Засыпные стены

При отсутствии возможности вести каркасно-щитовое строительство, возводят стены засыпного типа. При такой технологии все работы выполняются на стройплощадке.

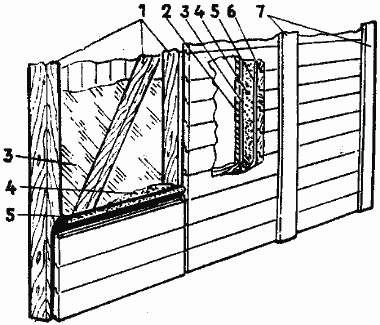

Засыпная стена
Засыпная стена: 1 — каркас стенового щита с ветровой связью; 2 — внутренняя обшивка; 3 — пароизоляция; 4 — утеплитель; 5 — ветрозащитный слой; 6 — наружная обшивка; 7 — нащельник

Засыпные стены позволяют использовать не только плитные и рулонные утеплители, но и более дешёвые сыпучие утепляющие материалы. Хорошие результаты даёт, например, применение древесных опилок. Применяют и другие местные органические материалы: торф, мох, соломенную или камышовую сечку, подсолнечную лузгу, очёсы, костру. Перед закладкой в стены их рекомендуется антисептировать (пропиткой в 10% растворе железного или медного купороса) и тщательно просушить.

Для засыпки стен нередко применяют неорганические утеплители: шлак, пемзу, вспученный перлитовый песок.

Возведение стены начинают с внутренней обшивки. Она может быть выполнена из тех же материалов, что и стеновой щит. Теми же остаются требования к устройству пароизоляции. Обшивку ведут по стойкам каркаса до самого верха стены.

Затем приступают к наружной обшивке с укладкой ветрозащитного слоя. По мере её наращивания внутренний объём стены заполняют утеплителем. Плитный и рулонный утеплитель прибивают гвоздями, а сыпучий утеплитель тщательно утрамбовывают слоями по 200–300 мм. Если этого не делать, последний со временем даст осадку, и в верхней части стены образуются пустоты.

Для контроля и подсыпки верхние доски выполняют съёмными. То же относится и к оконному проёму. Там съёмной выполняется подоконная доска.

Обшивку нижней части стены надо вести тщательно, не допуская образования щелей. Через них из подполья в стены могут проникнуть грызуны. Надёжной защитой от них служат прокладки из рубероида и плотная подгонка обшивки к нижней обвязки каркаса и к стойкам.

Такие же меры надо принять и наверху, в месте примыкания стены к потолку — этим путём мыши тоже проникают в стены и потолки. В случае применения органических утеплителей в нижнюю и верхнюю часть стены для защиты от грызунов укладывают антисептированные слои.

После окончания работ по устройству внутренней и наружной обшивок стыки закрываются нащельниками.
