В большинстве землебитных домов, построенных по технологии Earthbags, для устройства арочных проёмов применяются громоздкие деревянные формы.
Содержание
Устройство арки
Мы разработали гораздо более простую арочную форму с использованием ПВХ-трубы.

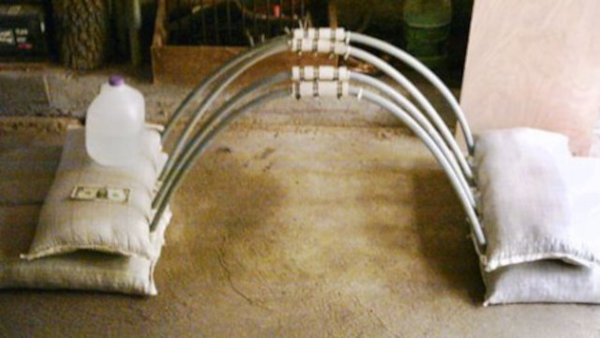

Простая форма для арки
Серый ПВХ — это жёсткий трубопровод. Он оказался слишком жёстким для новой рисовой шелухи в мешках с песком размером 14 x 26 дюймов. В следующий раз мы будем использовать для этого обычную ПВХ-трубу. Мы также попробовали эти формы с землёй в мешках. Жёсткая ПВХ-труба отлично подошла.

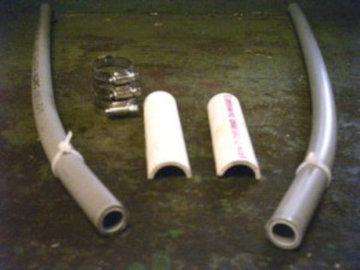

Элементы арки
Арочная форма из ПВХ толщиной 1/2 дюйма разрезана пополам. Детали арочной формы на фотографии слегка согнуты, так как использовались один раз. Кабельные стяжки на них удерживают воротник по центру стыка. Хомут из ПВХ толщиной 1 дюйм разрезается пополам вдоль, затем собирается обратно и закрепляется хомутами.

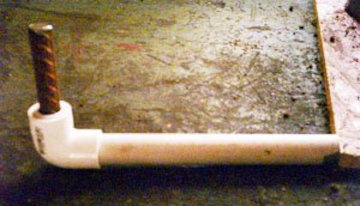

Узлы крепления концов арки
Опорная скоба сделана из ПВХ, заполненного арматурой. Мы могли бы использовать гнутую арматуру, но сгибать её не так-то просто. ПВХ также легко выскользнет из-под мешков, но арматура будет цепляться за мешки.

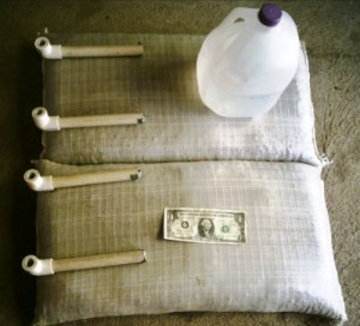

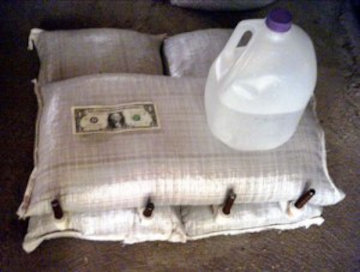

Установка узлов крепления концов арок
Между рядами установлены опорные скобы. Для сравнения размеров показаны долларовая купюра и галлоновая бутылка воды.

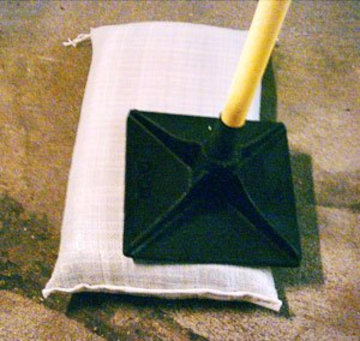

Трамбование мешка с землёй
Мешки трамбуются под небольшим углом. Затем из помещают их в арку, прижав узкий край к форме. Если вы сначала сделаете пробную арку на земле, вы почувствуете правильный угол и все остальные нюансы процесса, прежде чем соорудить арку над головой.
Крепёжные элементы установлены
Между рядами устанавливаются распорки.

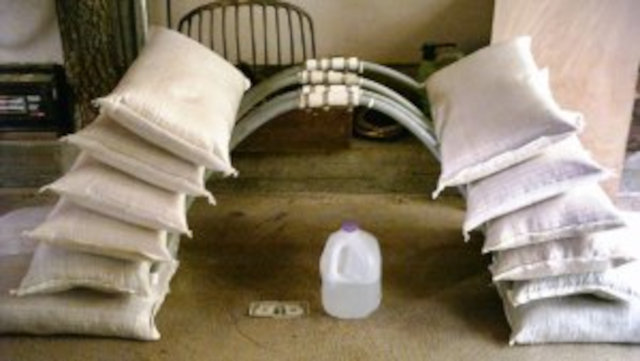

Укладка мешков
Мешки уложены вдоль опалубки арки. В настоящем здании между рядами использовалась бы колючая проволока, а сами ряды были бы связаны между собой, как показано в руководстве Келли Харт. Это сделало бы арку ещё прочнее. Однако мы проводили испытания.
Если бы нам удалось сделать саму опору арки для испытаний без использования колючей проволоки и стяжек, мы бы знали, что наше здание будет работать и с ними.

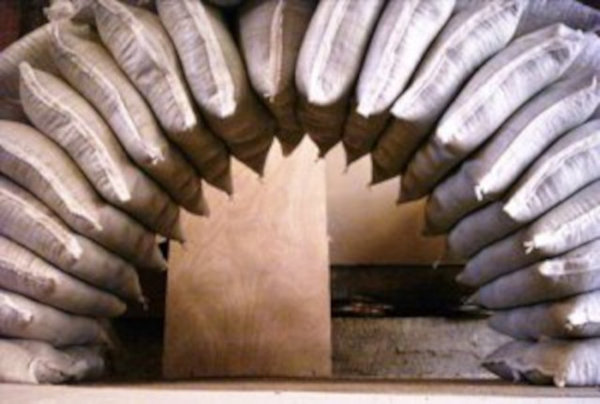

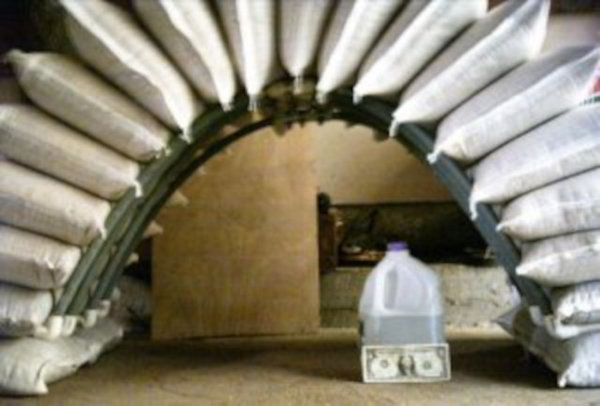

Завершение арки
Арка готова до того, как будет удалена форма.

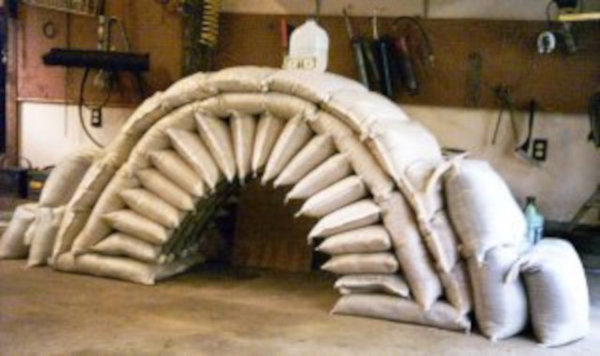

Дополнительный ряд мешков
Поперёк арки укладывается ещё один ряд мешков, чтобы зафиксировать её на месте. После того, как арка покрыта следующим рядом, опалубку можно снять.
Удаление формы
Чтобы снять арочные формы, откручиваем хомуты, снимаем хомуты и вытаскиваем ПВХ-трубы. Если арка построена неправильно, это может быть очень опасно. С рисовой шелухой опасность гораздо меньше.
Пример устройства арочного проёма
В качестве несколько упрощённой версии этой концепции Келли Харт попробовал использовать цельные отрезки ПВХ-трубы вместо соединения двух секций.
Чтобы впоследствии можно было снять форму, он сделал короткие отрезки трубы, вмурованные в стену у основания арки, без колен, а вместо этого установил колена на более длинные части арки.
Он использовал похожий метод, вставив короткие металлические отрезки для соединения колена с куском трубы в стене. Это облегчило извлечение трубы из стены.

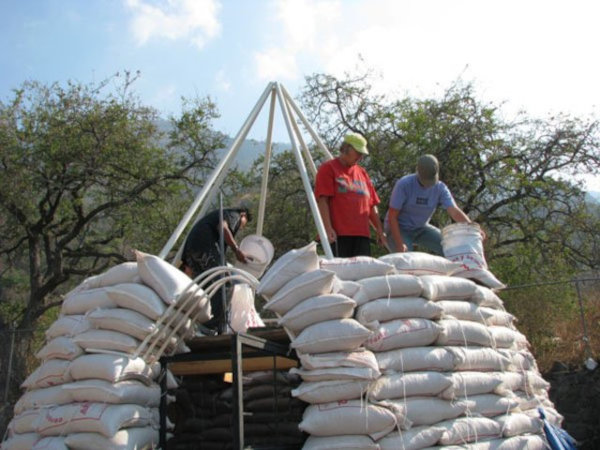

Устройство проёма в процессе

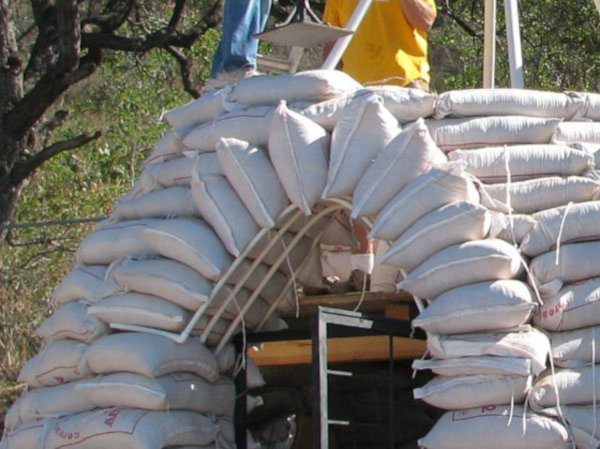

Устройство проёма завершено
Всё сработало как по маслу. Некоторые короткие отрезки труб остались в основании арки, поскольку их было сложно извлечь. Всё остальное можно использовать для другой формы.
Мешки были заполнены тяжёлым дорожным материалом, и форма их отлично выдержала.
